Ķīmiski rūpnieciskais sūknis

Ķīmiski rūpnieciskais sūknis

Produkta ievads Vienpakāpes-vienpakāpes-iesūkšanas centrbēdzes sūkņi ir plaši izmantotas šķidruma transportēšanas jaudas iekārtas rūpniecībā un komunālajās jomās, galvenokārt tīra ūdens, notekūdeņu, jūras ūdens un ķīmisko vielu transportēšanai, aptverot tādus scenārijus kā rūpnieciskā ūdens apgāde un...
Nosūtīt pieprasījumu
Apraksts

Sistēmai piemērotā IS/ISG/IHG centrbēdzes sūkņa izvēle

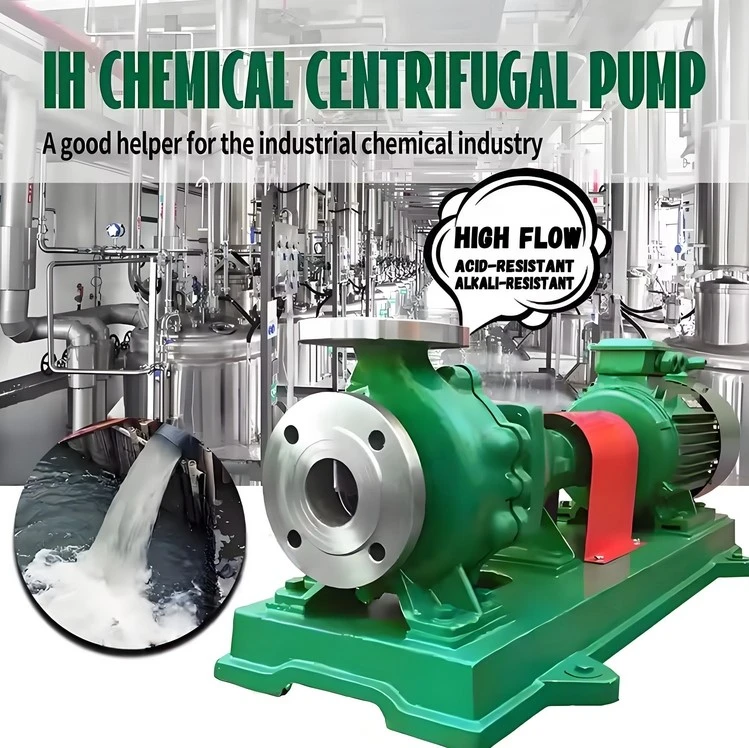

30-3

Lūk, vairums cilvēku ISO 2858 uztver kā lodziņu{1}}atzīmēšanas uzdevumu. Mums nav. Tas ir pamats, uz kura mēs visu būvējam. Kad mēs runājam par IS (horizontālās) un ISG (vertikālās) līnijām, mēs ne tikai saskaņojam plūsmas un galvas numurus datu lapā. Mēs domājam par to, kas notiek, kad sūknis uzsilst, kad palielinās spiediens, kad viss nenotiek saskaņā ar plānu. Tur dzīvo īstā inženierija.

"Atpakaļ-izvelk-" lieta - Tas nav tikai mārketings

Jā, katrs sūkņu uzņēmums saka "viegla apkope". Labi. Bet ko tas patiesībā nozīmē, kad jūs stāvat 200 mm sūkšanas līnijas priekšā, kas tikko tika izvilkta no izlīdzināšanas?

Mūsu IS sērijai ir atbilstošs atpakaļ-izvelk-izvelkams dizains. Jūs izvelciet gultņa korpusu un lāpstiņriteni no aizmugures. Volute paliek pieskrūvēta pie caurules. Tas arī viss. Nav jācīnās ar caurules spriegumu, nav jāuztraucas par korpusa deformāciju. Esmu vērojis, kā puiši trīs dienas pavada-pārveidojot caurules pēc vienkāršas blīvējuma nomaiņas sūknim, kuram nebija BPO. Trīs dienas. Ar mūsu lietām esat pabeidzis pēcpusdienā.

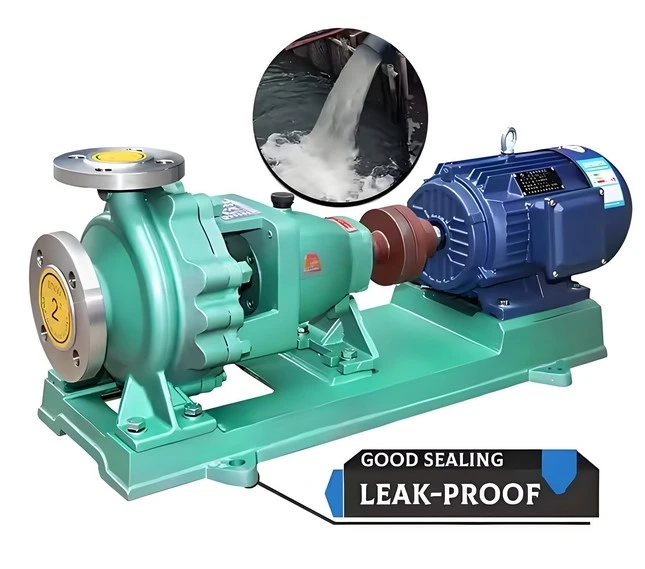

30-21

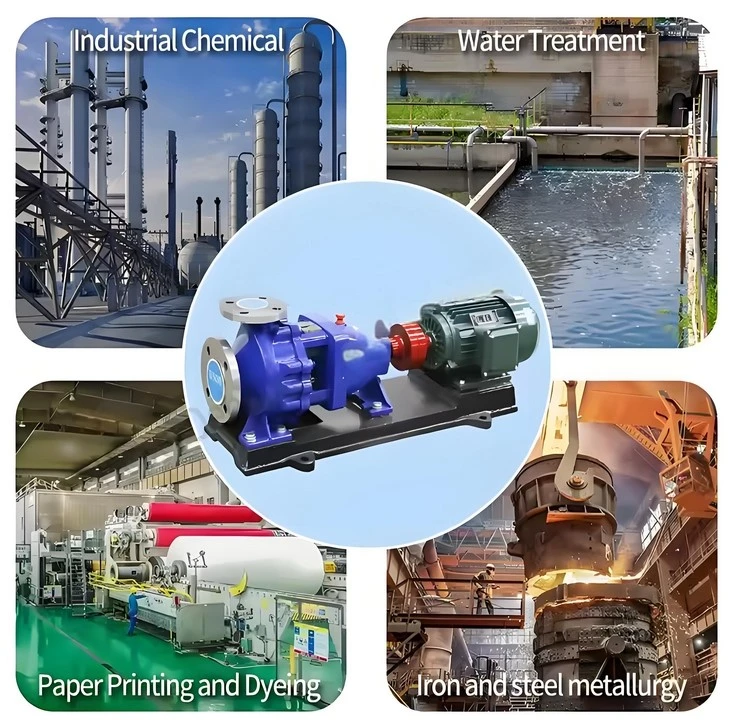

30-4

NPSHr - Skaitlis, kas klusi nogalina sūkņus

Lūk, ko lielākā daļa cilvēku ignorē, līdz nav par vēlu: tvaika spiediens.

Mēs uzliekam standarta čuguna vāciņu 80 grādu leņķī. IHG nerūsējošā tērauda versijas var darboties līdz pat 160 grādiem. Tas nav patvaļīgs -, tas ir balstīts uz to, kur šķidrums sāk vēlēties pārvērsties gāzē sūkņa iekšpusē. Un, kad tas notiek, jūs saņemat kavitāciju. Esmu redzējis, ka standarta lāpstiņriteņi ir apēsti dzīvi mazāk nekā 3000 stundu laikā, jo neviens nepārbaudīja NPSHr.

Tāpēc mēs veidojām lāpstiņriteņa cilpu, lai NPSHr būtu pēc iespējas zemāks. Mērķis ir vairāk nekā 83% efektivitāte projektēšanas punktā, bet vēl svarīgāk ir tas, ka tas uztur spiedienu tur, kur tam jābūt. Nekādas bedrītes, bez pārsteiguma neveiksmēm.







[Jaunums] Mēs faktiski apgriežam lāpstiņriteņus, lai tie atbilstu jūsu sistēmai

Šis mani mulsina. Es ieeju tik daudzās pašvaldības ūdens iekārtās, un sūknis darbojas tālu no līknes. Droseles vārsts daļēji aizvērts. Motors kliedz. Enerģija nonāk tieši siltumā.

Mēs ne tikai nenododam jums sūkni no plaukta. Mēs skatāmies uz jūsu faktisko sistēmas līkni un sagriežam lāpstiņriteni, lai tas atbilstu. Nav nepieciešama drosele. Mūsu lauka pārbaudēs tas vien samazināja motora jaudas patēriņu līdz pat 12%. Tā ir reāla nauda, ​​nevis teorētiski ietaupījumi.

01

Vibrācija pie 2900 RPM? Nav vietas Slop.

Darbošanās ar ātrumu 2900 apgr./min nozīmē, ka visam ir jābūt ieslēgtam. Mēs ne tikai "līdzsvarojam" lāpstiņriteni un saucam to par dienu. Visam rotējošajam blokam ir G2.5 dinamiskā balansēšana. Vārpsta, lāpstiņritenis, savienojums - viss.

Rezultāts? Vibrācija paliek krietni zem ISO robežām. Vārpsta nepūš. Blīves netiek āmurētas. Ir kluss. Un sūkņu telpā klusums parasti nozīmē, ka viss darbojas pareizi.

02

[Jaunums] SiC hibrīda blīves IHG ķīmiskajai līnijai

Standarta oglekļa{0}}keramikas blīves? Tie sadalās ar sāls šķīdumiem un organiskajām skābēm. Esmu to redzējis pietiekami daudz reižu, lai beigtu viņus ieteikt kaut kam nopietnam.

IHG sērija tagad ir aprīkota ar augstas{0}}silīcija grafīta (SiC/SiC) hibrīda mehānisko blīvējumu. Tas iztur termisko triecienu 160 grādu leņķī bez plaisāšanas. Spiediens svārstās līdz 1,6 MPa? Nav problēmu. Ja pārvietojat bīstamas ķīmiskas vielas un jums nav nepieciešama noplūde, šis ir zīmogs, kas jāiegūst.

03

PN16 nav tikai numurs uz datu plāksnītes

1,6 MPa reitings. Katrs korpuss tiek hidrostatiski pārbaudīts ar 1,5 reizi -, tātad 2,4 MPa. Kāpēc? Jo ūdens āmurs notiek. Kāds aizsit vārstu, pazūd strāva, un jūsu jaukā stabilā 1,0 MPa sistēma uz dažām milisekundēm tikko palielinājās līdz 3,0 MPa.

Plānāki apvalki zem tā saliecas. Volūta berzē. Gultņi uzņem sitienu. Mūsu apvalki nelocās. Spirālveida spirāle saglabā savu formu. Tā ir atšķirība starp sūkni, kas ilgst, un tādu, kas ik pēc sešiem mēnešiem sagādā galvassāpes.

04







Produkta parametri

Modelis Apgriezienu skaits 2900 apgr/min     Apgriezienu skaits 1450 apgr/min
  Plūsma (m³/h) Galva (m) Jauda (kW) Plūsma (m³/h) Galva (m) Jauda (kW)
IH25-25-125 3.2 20 1.1 1.6 5 0.55
IH25-25-160 32 - 2.2 8 - 0.55
IH25-25-200 50 - 5.5 12.5 - 0.75
IH25-25-250 80 - 7.5 20 - 1.5
IH40-32-125 6.3 20 1.5 3.2 5 0.55
IH40-32-160 32 - 3 8 - 0.55
IH40-32-200 50 - 5.5 12.5 - 1.1
IH40-32-250 80 - 11 20 - 2.2
IH50-32-125 12.5 20 3 6.3 5 0.55
IH50-32-160 32 - 4 8 - 0.55
IH50-32-200 50 - 7.5 12.5 - 1.5
IH50-32-250 80 - 15 20 - 2.2
IH65-50-125 25 20 3 12.5 5 0.55
IH65-50-160 32 - 5.5 8 - 0.75
IH65-40-200 50 - 11 12.5 - 1.5
IH65-40-250 80 - 18.5 20 - 3
IH65-40-315 125 - 30 32 - 5.5
IH80-65-125 50 20 5.5 25 5 0.75
IH80-65-160 32 - 11 8 - 1.5
IH80-50-200 50 - 15 12.5 - 2.2
IH80-50-250 80 - 30 20 - 4
IH80-50-315 125 - 45 32 - 7.5





FAQ

J: Vai tiešām pastāv atšķirība starp vertikālo (ISG) un horizontālo (IS)?

A: Hidrauliski? Knapi. Ūdens izplūst vienādi jebkurā gadījumā. Bet uzturēšana? Pilnīgi cits stāsts. Ja jums ir maz vietas - augstceltnes-pagrabstāvā, šauras mehāniskās telpas - virzieties vertikāli. Tas der jebkur. Bet, ja jums ir grīdas platība, ejiet horizontāli. Vertikāla motora izlīdzināšana ar sūkņa vārpstu, kamēr tas karājas no ķēdes pacēlāja, ir nožēlojami. Tici man. Horizontāli ir vieglāk strādāt, ja kaut kas noiet greizi.

J: Manā ūdenī ir iepildīts ūdens. Vai mehāniskais blīvējums izdzīvos?

A: Godīgi? Laikam nē. Mehāniskās blīves ir izvēlīgas. Viņi vēlas tīru šķidrumu. Smilts, smiltis, dūņas -, kas saēd roņu virsmu kā smilšpapīrs. Nedēļas un tas ir darīts. Netīra ūdens gadījumā es gribētu iet ar dziedzeru iepakojumu. Jā, nedaudz pil. Bet tas neizpūtīs pulksten 3:00 un nepārpludinās jūsu sūkņu telpu. Ja jums ir nepieciešama nulles noplūde, tad mums ir jārunā par SiC blīvējumu ar cieto{10}segu ar skalošanas plānu.

J: Vai 2900 RPM ir labāks, jo tas ir ātrāks?

A: Ātrāks nenozīmē labāk. Tas nozīmē lētāk iepriekš. 2900 apgr./min sūknis ir mazāks, trāpa augstu spiedienu, iegāde maksā lētāk. Bet tas ir tāpat kā visur braukt ar ātrumu 100 jūdzes stundā - viss nolietojas ātrāk. Ja šis sūknis darbojas 24 stundas diennaktī un tas ir ļoti svarīgi jūsu darbībai, iegūstiet 1450 apgr./min versiju. Šodien lielāks, dārgāks. Bet jūsu gultņi un blīvslēgi ​​kalpos divreiz ilgāk, jo iekšā esošā plūsma nepārspēj visu.

J: Vai es varu vienkārši izmantot parasto čuguna sūkni 140 grādu ūdenim?

A: Nedari. Esmu redzējis, ka ir mēģināts. Standarta čuguna un NBR blīves ir novērtētas līdz 80 grādiem. Pēc tam metāls izplešas, plaisā blīves, un ūdens sūkņa iekšienē sāk tvaikot. Tā ir kavitācija, un tā ātri iznīcinās lāpstiņriteni. Šai temperatūrai jums ir nepieciešama IHG sērija. Pareizā metalurģija, pareizās NPSHr specifikācijas. Nespēlējiet ar to azartspēles.

J: Kāds ir darījums ar lāpstiņriteņa apgriešanu? Vai es nevaru izmantot vārstu?

A: Jūs varat. Un, to darot, jūs iztērēsit daudz naudas. Pārmērīga sūkņa vārsta drosele ir kā braukšana ar gāzi un bremzēm vienlaikus. Es to visu laiku redzu - vārsts daļēji aizvērts, motors darbojas karsts, vibrācija visur. Mēs sagriežam lāpstiņriteni, lai tas atbilstu jūsu faktiskajam darba punktam. Sūknis darbojas plaši atvērtā vietā tā saldajā vietā. Vibrācija samazinās, blīvējumi kalpo ilgāk, un jūsu elektroenerģijas rēķins samazinās uzreiz par 10–15%.

J: Vai man vajadzētu rūpēties par 1,6 MPa reitingu, ja mana sistēma darbojas ar 1,0 MPa?

A: Jā. Ūdens āmura. 1.6 dēļ MPa ir piemērots līdzsvara-stāvoklim. Bet kāds aizslēdz vārstu vai nokrīt jauda, ​​un šis 1,0 MPa sekundes daļā var palielināties līdz 3,0 MPa. Mēs pārbaudām apvalkus līdz 2,4 MPa, taču tas ir drošības tīkls, nevis dizaina mērķis. Ja jūsu sistēmai ir pārspriegums, nelietojiet standarta čugunu, - tas ir trausls. Iet kaļamā čuguna. Tas lokās, nevis plaisā.
