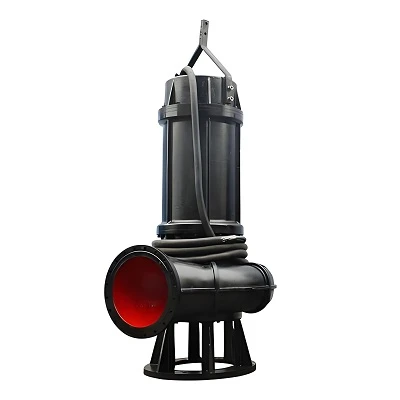

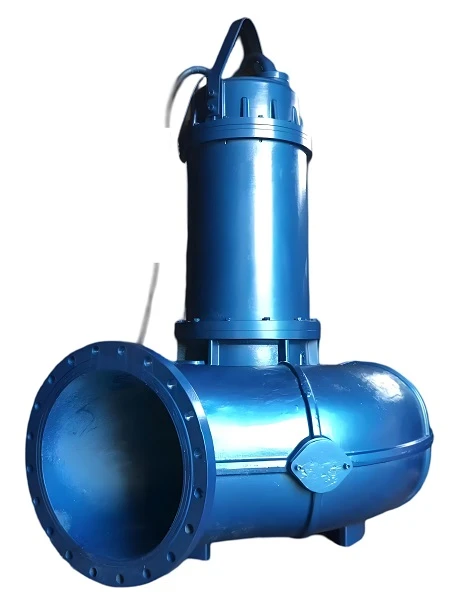

Atvērta lāpstiņriteņa vircas sūknim ar daļēji atvērtu lāpstiņriteņa struktūru ir spēcīga pielāgošanās spēja un tas ir piemērots lielu daļiņu un augstas koncentrācijas barotnes pārvadāšanai. Atklāta lāpstiņriteņa vircas sūknis tiek plaši izmantots sarežģītos darba apstākļos, piemēram, upju padziļināšanā, atlieku ieguvei un komerciālā betona atlieku atjaunošanās.
Tā kā abās pusēs nav pārsega plāksnes, atvērtajam lāpstiņritenim ir vienkārša struktūra, to ir viegli izgatavot, un tas ir ērts tīrīšanai un apkopei. Augstas koncentrācijas vircas pārvadāšanai parasti izmanto atvērtu lāpstiņriteņa vircu sūkņus, bet to lāpstiņriteņa struktūras ierobežojumu dēļ to nodotā efektivitāte ir zema, un nodotā šķidruma spiediens nav augsts. Atvērto lāpstiņriteni virza motors, lai pagrieztos darbības laikā, un lāpstiņriteņa ātrgaitas rotācija virza apkārtējo vircu, lai pagrieztos kopā.
Vircā lāpstiņriteņa centrā virzās uz lāpstiņriteņa malu centrbēdzes spēka iedarbība, kamēr tā kinētiskā enerģija turpina palielināties, un visbeidzot virca nonāk volutas sūkņa apvalkā. Kustības laikā sūkņa apvalka iekšpusē, sakarā ar pakāpenisku sūkņa apvalka plūsmas kanāla palielināšanos, vircas plūsmas ātrums pakāpeniski samazinās un statiskā spiediena enerģija pakāpeniski palielinās. Visbeidzot, virca tiek izvadīta no sūkņa izlādes porta ar noteiktu spiedienu.
Tajā pašā laikā, jo virca tiek izmesta lāpstiņriteņa centrā, tās spiediens kļūst negatīvs, salīdzinot ar atmosfēras spiedienu. Sūkņa baseina virca tiek iespiesta sūkņa apvalkā ar atmosfēras spiediena iedarbību, un tādējādi atvērts lāpstiņriteņa vircas sūknis pabeidz vircas pārvadāšanu. Tā kā trūkst pārsega plāksnes abās atvērtā lāpstiņriteņa pusēs, lāpstiņrite nav viegli bloķējama. Tāpēc atvērto lāpstiņriteņa vircas sūkni izmanto, lai pārvadātu materiālus, kas satur cietas daļiņas, šķiedras, suspendētas cietās vielas, ērtu kristalizāciju un ērtu sacietēšanu.
Parametru tabula
|
Ierakstīt |
Plūst Q (m3/h) |
Galva H (m) |
Ātrums n (R/min) |
Spēks (KW) |
Caur daļiņām (mm) |
|
65ZJQ 20-20-4/4 |
20 |
20 |
1450 |
4 |
15 |
|
80ZJQ 30-30-7. 5/4 |
30 |
30 |
1450 |
7.5 |
20 |
|
80ZJQ 70-20-11/4 |
70 |
20 |
1450 |
11 |
25 |
|
100zjq 100-20-15/4 |
100 |
20 |
1450 |
15 |
25 |
|
100zjq 100-22-18. 5/4 |
100 |
22 |
1450 |
18.5 |
25 |
|
100zjq 100-25-22/4 |
100 |
25 |
1450 |
22 |
25 |
|
150zjq 150-25-30/4 |
150 |
25 |
1450 |
30 |
30 |
|
150zjq 200-28-37/4 |
200 |
28 |
1450 |
37 |
30 |
|
200zjq 300-20-45/4 |
300 |
20 |
1450 |
45 |
30 |
