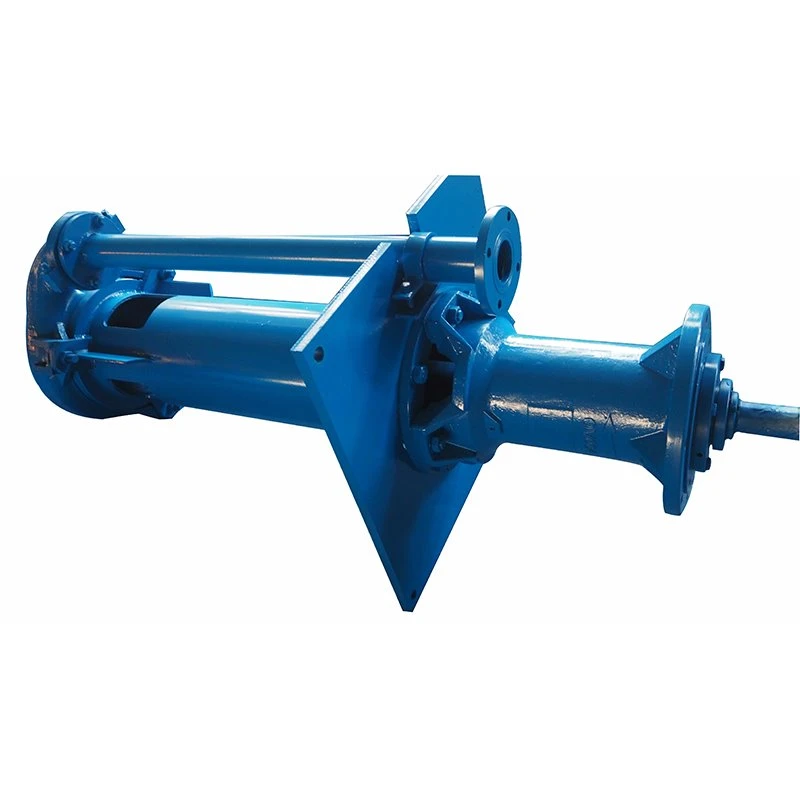

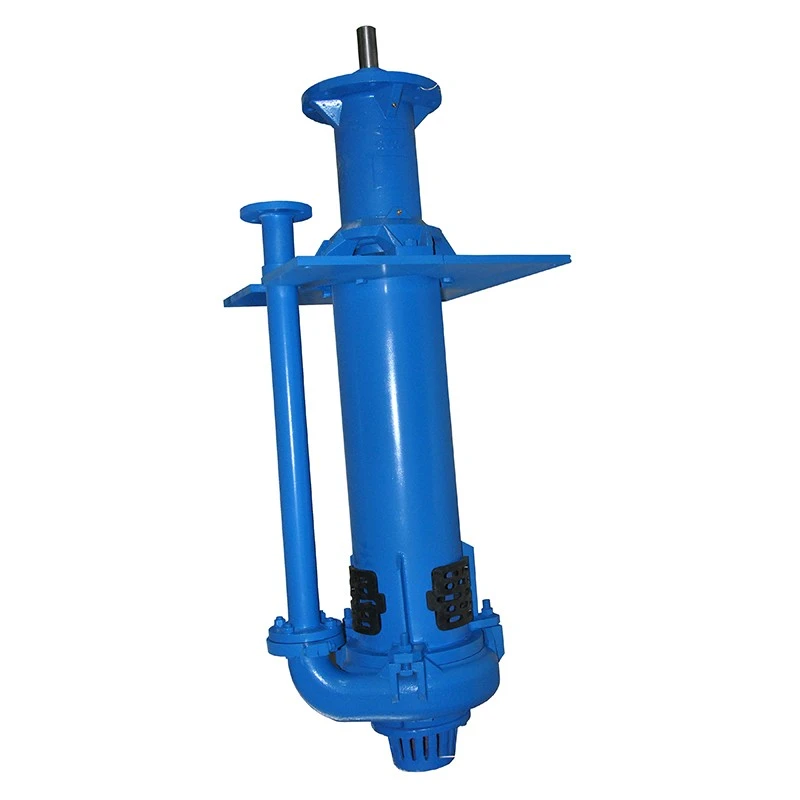

WSP, WSPR tipa sūkņi ir pretkorozijas vertikālie sūkņi, tie var būt piemēroti korozīvu, rupju daļiņu, augstas koncentrācijas vircas transportēšanai. Sūkņi parasti nonāk baseinā vai bedrē, lai darbotos. Korozijas izturības vertikālajam sūknim nav nepieciešami vārpstas blīvējumi vai vārpstas blīvējuma ūdens, un var normāli darboties pat nepietiekamas sūkšanas jaudas apstākļos. Pārstrāvas sastāvdaļas un vārpstas ir izgatavotas no metāla materiāliem, kas piemēroti abrazīvās vircas transportēšanai.WSP (R) iegremdējamos sūkņus plaši izmanto metalurģijā, kalnrūpniecībā, ogļu rūpniecībā, enerģētikā, būvmateriālu un citās nozarēs.Šķidrumā iegremdēto WSP(R) sūkņu sastāvdaļas ir izklātas ar gumija, piemērota kodīgas vircas transportēšanai.
40PV(L)-WSP
40: izplūdes atveres diametrs
PV: PV tipa gultņu sastāvdaļas
L: pagarināta vārpstas sērija
WSP: iegremdējamie sūkņi

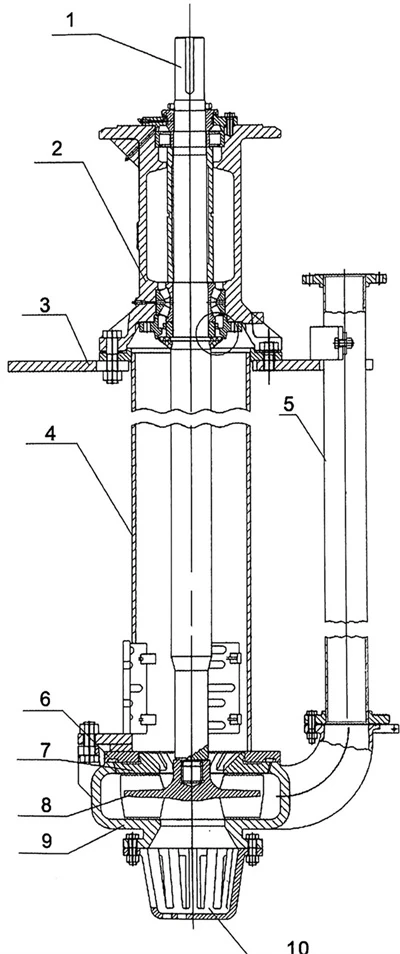

Strukturālā diagramma
1.Vārpsta 2.Gultņa komplekts 3.Montāžas plāksne 4.Balsts 5.Izplūdes caurule 6.Blīvējuma blīve 7.Aizmugures aizsargplāksne 8.Lāpstiņritenis 9.Sūkņa korpuss 10.Filtra ekrāns
veiktspējas parametrs
|
Tips |
Jauda (m3/h) |
Galva (m) |
Ātrums (r/min) |
vārpstas jauda (kw) |
Motors jauda (kw) |
Motora modelis |
kalibrs (mm) |
|
|
Ieplūde |
izvads |
|||||||
|
100RV-WSP(R) |
43.2 104.4 133.2 |
9 8.1 7.5 |
600 |
2.7 4.2 4.8 |
5.5 7.5 11 |
Y160M2-8 Y160L-8 Y180L-8 |
175 |
100 |
|
100RV-WSP(R) |
57.6 124.2 154.8 |
12.2 11 10.2 |
700 |
4.8 6.7 7.7 |
11 15 |
Y160L-6 Y180L-6 |
175 |
100 |
|
100RV-WSP(R) |
61.2 129.6 162 |
13.4 12 11.2 |
730 |
5.6 7.7 8.8 |
11 15 18.5 |
Y180L-8B5 Y200L-8B5 Y225S-8B5 |
175 |
100 |
|
100RV-WSP(R) |
64.8 142.2 174.6 |
16 14.4 13.3 |
800 |
7 10.1 11.3 |
15 18.5 |
Y160L-6 Y200L1-6 |
175 |
100 |
|
100RV-WSP(R) |
68.4 151.2 187.2 |
18 16.4 15 |
850 |
8.4 12.3 13.6 |
15 18.5 22 |
Y160L-6 Y200L1-6 Y200L2-6 |
175 |
100 |
|
100RV-WSP(R) |
75.6 160.2 194.4 |
20.3 18 16.7 |
900 |
10.4 14.3 15.8 |
18.5 22 30 |
Y200L1-6 Y200L2-6 Y225M-6 |
175 |
100 |
|
100RV-WSP(R) |
81 174.6 214.2 |
23.8 21.5 20 |
980 |
13 18.6 20.8 |
22 30 37 |
Y200L2-6 Y225M-6 Y250M-6 |
175 |
100 |
|
100RV-WSP(R) |
82.8 176.4 217.44 |
25 22.5 20.7 |
1000 |
14.1 19.6 21.9 |
22 30 37 |
Y180L-4 Y200L-4 Y225S-4 |
175 |
100 |
|
100RV-WSP(R) |
86.4 185.4 230.4 |
27.5 24.5 22.5 |
1050 |
16.2 22.5 25.2 |
30 37 45 |
Y200L-4 Y225S-4 Y225M-4 |
175 |
100 |
|
100RV-WSP(R) |
90 194.4 240.48 |
30.3 27 25 |
1100 |
18.5 25.9 29.2 |
30 37 45 |
Y200L-4 Y225S-4 Y225M-4 |
175 |
100 |
|
100RV-WSP(R) |
97.2 205.2 243 |
33 29.5 27.4 |
1150 |
21.8 29.9 33.3 |
30 45 |
Y200L-4 Y225M-4 |
175 |
100 |
|
100RV-WSP(R) |
100.8 212.4 262.8 |
35.8 32.1 29.5 |
1200 |
24.5 33.7 37.7 |
37 45 |
Y225S-4 Y225M-4 |
175 |
100 |
|
150SV-WSP(R) |
118.8 208.8 288 |
8.1 8 6.5 |
500 |
6.4 8.5 9.6 |
11 15 |
Y180L-8 Y200L-8 |
150 |
|
|
150SV-WSP(R) |
133.2 223.2 316.8 |
10.6 9.6 8 |
550 |
8.5 11 13 |
15 18.5 22 |
Y200L-8 Y225S-8 Y225M-8 |
150 |
|
|
150SV-WSP(R) |
140.4 244.8 342 |
12.7 11.4 9.7 |
600 |
10.8 14.3 17 |
22 30 |
Y225M-8 Y250M-8 |
150 |
|
|
150SV-WSP(R) |
154.8 270 367.2 |
15 13.4 11.4 |
650 |
13.7 18.6 21.5 |
22 30 37 |
Y225M-8 Y250M-8 Y280S-8 |
150 |
|
|
150SV-WSP(R) |
154.8 288.4 396 |
17.5 15.5 13.2 |
700 |
16.4 22.6 26.8 |
30 37 45 |
Y225M-6 Y250M-6 Y280S-6 |
150 |
|
|
150SV-WSP(R) |
162 297 421.2 |
19 16.9 14.5 |
730 |
18.6 25.8 31.4 |
37 45 |
Y280S-8 Y280M-8 |
150 |
|
|
150SV-WSP(R) |
183.6 324 450 |
22.5 20.2 17.2 |
800 |
25 33.6 39.8 |
37 55 |
Y250M-6 Y280M-6 |
150 |
|
|
150SV-WSP(R) |
208.8 352.8 489.6 |
25.5 22.5 19.2 |
850 |
32.2 40.8 56.9 |
55 75 |
Y280M-6 Y315S-6 |
150 |
|
|
150SV-WSP(R) |
212.4 367.2 511.2 |
28.8 25.5 21.9 |
900 |
37 48.1 57.5 |
75 90 |
Y315S-6 Y315M-6 |
150 |
|
