Eļļas centrbēdzes sūknis

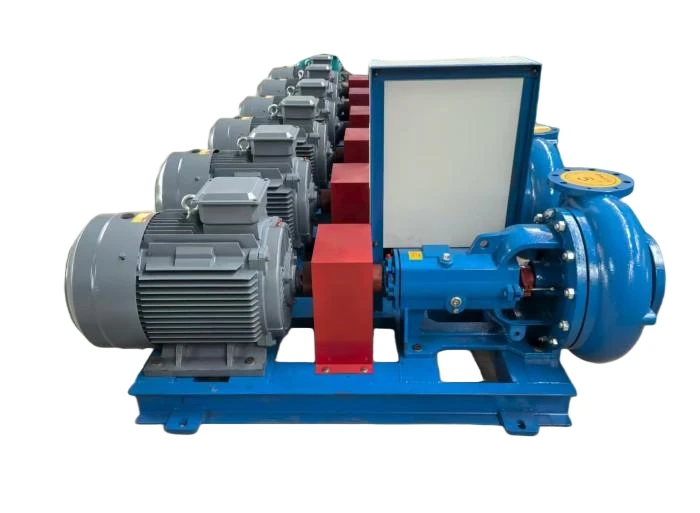

Eļļas centrbēdzes sūknis SB sērijas smilšu sūkņi ir jaunizstrādāti palīgsūkņi, kas īpaši pielāgoti naftas un gāzes urbšanas iekārtu parametriem. Tiem ir aksiāla sūkšanas struktūra, un plūsmas komponenti ir izgatavoti no nodilumizturīga čuguna. Tie ir piemēroti korozīvu urbšanas šķidrumu ar suspendētām daļiņām vai citu līdzīgu šķidru vielu transportēšanai urbšanas operācijās. Tie ir vislabāk piemērotie sūkņi smilšu separatoriem, dubļu separatoriem un maisīšanas piltuvēm, kā arī ideāli sūkņi dubļu sūkņiem. To parametru dizains pilnībā ņem vērā to, ka aprīkojums, ar kuru tie ir saskaņoti, var darboties optimālos apstākļos. Galvenās iezīmes ietver spēcīgu detaļu aizvietojamību, zemu vārpstas blīvējuma noplūdi, uzticamu darbību, ilgu kalpošanas laiku un ērtu apkopi.

SB eļļas centrbēdzes sūkņu sērijas smilšu sūkņiem ir pieci modeļi: SB6×8, SB5×6, SB4×5, SB3×4 un SB2 3. Modeļa numurs

SB6×8 var aprīkot ar 45kW, 55kW un 75kW motoriem. Atbilstoši lietotāju prasībām ir pieejami 6 veidu sūkņi: uz priekšu griežamās sūknis un atpakaļgaitas sūknis.
Modelis G ir pieteicies dizaina patentam. Patenta numurs ir ZL 2007 3 0094452.1; Modelis: SB5 6
Aprīkots ar 22kW, 30kW, 37kW un 45kW motoriem. Parasti pieejams 4 reversa sūkņu specifikācijās. Modelis SB4 5 ir aprīkots ar 15 kW.
22 kW motors, parasti pieejams 2 specifikācijās reversa sūkņiem. Modelis SB34 ir aprīkots ar 15kW, 11kW un 7,5kW motoriem, un tam ir 3 reversa sūkņu specifikācijas. Modelis SB23 ir aprīkots ar 11kW, 7,5kW un 5,5kW motoriem, un tam ir arī 3 reversa sūkņu specifikācijas. Pirmo divu modeļu sūkņu blīves ir universālas. Reverso sūkņu ārējās formas un uzstādīšanas izmēri būtībā ir tādi paši kā priekšējiem sūkņiem. Eļļas izplūdes caurule atrodas priekšējā sūkņa kreisajā pusē un reversa sūkņa labajā pusē (no iesūkšanas gala skata).

Eļļas centrbēdzes sūknis smilšu sūknis SB6×8 ir ieteicams lietošanai urbšanas iekārtās virs 3200 metriem, savukārt smilšu sūkni SB5×6 ieteicams izmantot urbšanas iekārtās zem 2500 metriem.
SB sērijas smilšu sūkņu blīvējums izmanto mehāniskās blīves. Šis mehāniskais blīvējums ir pieteicies lietderīgā modeļa patentam. Mehāniskā blīvējuma galvenais blīvējums ir rūdīta sakausējuma mehāniskais blīvējums, kam ir ilgs kalpošanas laiks; papildu blīvējums ir blīvējuma blīvējums, kas var novērst negadījumus. Pēc praktiskas lietošanas ir pierādīts, ka SB sērijas smilšu sūkņu blīvējums ir uzticams un apkope ir ērta.
SB sērijas smilšu sūkņu vārpstas blīves ir ieeļļotas ar smērvielu; gultņi ir ieeļļoti ar motoreļļu. Abos gultņu galos ir gultņu vāki.
Ar sviestu var ieeļļot arī "sviesta-mutes" tipa gultņus.
SB sērijas smilšu sūkņu ieplūdes un izplūdes atloki ir izstrādāti divās sērijās - metriskā un impērijas - atkarībā no vietējo un ārvalstu lietotāju vajadzībām.
Standarta izmērs.
Mūsu SB sērijas smilšu sūkņi ir izmantoti uz sauszemes un jūras urbšanas platformām vairāk nekā 20 valstīs visā pasaulē. Rezultāti liecina, ka, ja neskaita regulāru blīvju nomaiņu, uzturēšanas izmaksas ir ļoti zemas.

1. Nozīme, ko attēlo smilšu sūkņa modeļa kods:
SB - apzīmē: SB sērijas vienpakāpes-vienpakāpes-iesūkšanas notekūdeņu sūkni
F - norāda: Reverss (virzienā pret sūkņa ieplūdi, sūknis griežas pretēji pulksteņrādītāja virzienam, un sūkņa izplūde atrodas vertikāli zem sūkņa ieplūdes)
(centrālās līnijas labajā pusē)
Z - norāda: griešanos uz priekšu (skatoties uz sūkņa ieplūdi no priekšpuses, sūknis griežas pulksteņrādītāja virzienā, un sūkņa izplūde atrodas vertikāli zem sūkņa ieplūdes)
(Centrālās līnijas kreisajā pusē)
J - apzīmē: mehānisko blīvējumu
P - norāda: Siksnas piedziņa
C - Norāda: Amerikas standarta ieplūdes un izplūdes atloku
Smilšu sūkņa modeļa kods ietver arī trīs ciparu kodu komplektus, kas attiecīgi apzīmē sūkņa ieplūdes diametru, izplūdes diametru, lāpstiņriteņa nominālo diametru vai motora jaudu.
2. Smilšu sūkņa modeļa nozīmes piemērs: 1. piemērs:
SB6 × 8 FJCP -13 (75 kW)
Darbrata nominālais diametrs (collas), iekavās norādot atbilstošo jaudu
Jostu transmisija
Ieplūdes un izplūdes atloki ir ANSI (American National Standards) standarta tipa.
Mehāniskais blīvējums
Virziens: atpakaļgaita
Sūkņa ieplūdes diametrs (collas)
Sūkņa izplūdes diametrs (collas)
SB sērijas vienpakāpes-vienpakāpes-sūkšanas smilšu sūknis
Piezīme:
Ja rotācijas virziena kods nav norādīts: SB6×8 metriskajam sūknim noklusējuma griešanās virziens ir uz priekšu; citām sūkņu specifikācijām noklusējuma griešanās virziens ir pretējs.
2. Ja ieplūdes un izplūdes atloku kods nav norādīts, sūkņa ieplūdes un izplūdes atlokiem pēc noklusējuma tiek iestatīti metriskie standarta atloki.
3. Ja pārraides kods nav norādīts, sūknis pēc noklusējuma iestatīs tiešās piedziņas konfigurāciju.
4. Imperiālās sistēmas modeļiem vispirms ir norādīts ieplūdes diametrs, pēc tam izplūdes diametrs. Ja nepieciešama konfigurācija, kas atšķiras no noklusējuma, varat to norādīt, izmantojot kodus vai tekstu.
