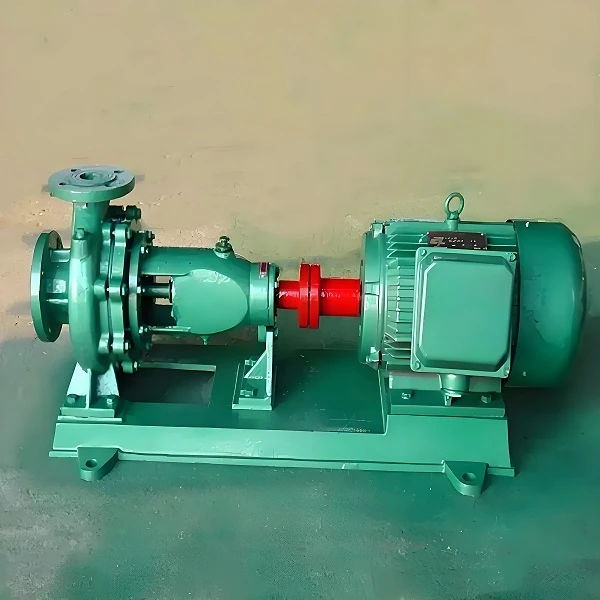

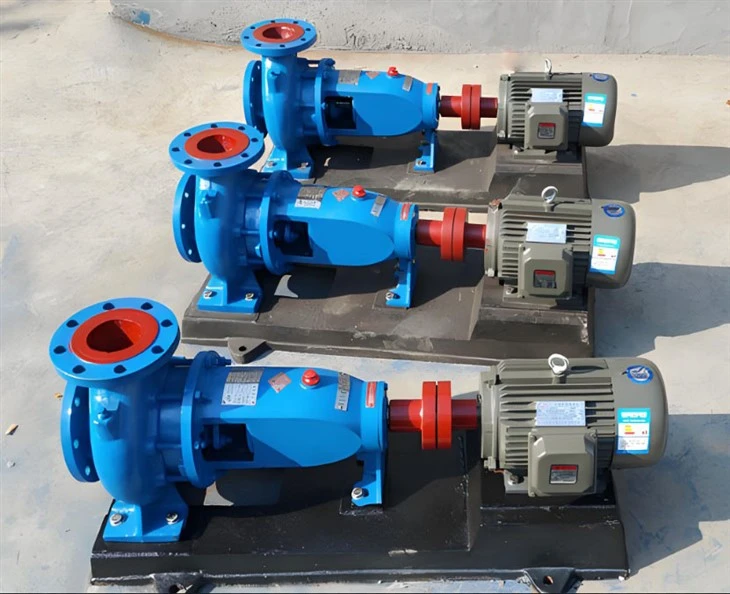

Augsta spiediena upes centrbēdzes ūdens sūknis

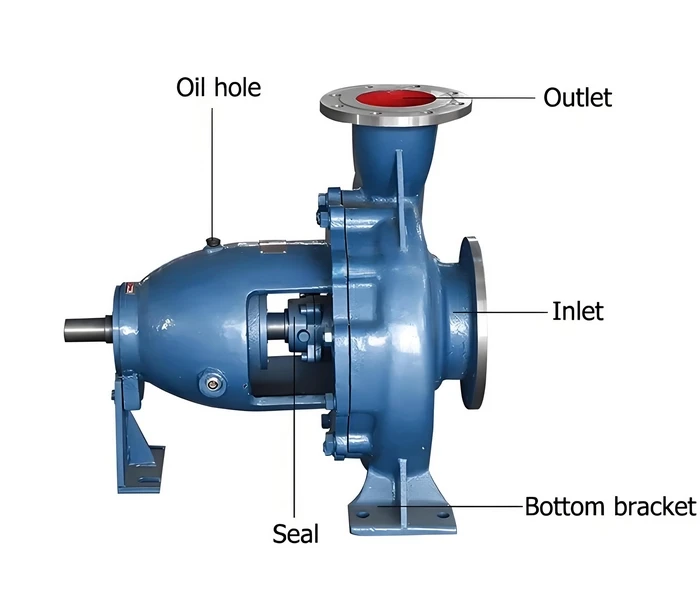

Augsta spiediena upes centrbēdzes ūdens sūknis ir paredzēts saskaņā ar veiktspēju un izmēriem, kas norādīti starptautiskajā standartā 2858., tas galvenokārt sastāv no sūkņa korpusa, sūkņa pārsega, lāpstiņriteņa, vārpstas, blīvēšanas gredzeniem, vārpstas piedurknes un suspensijas nesošo komponentiem .}}}}}}

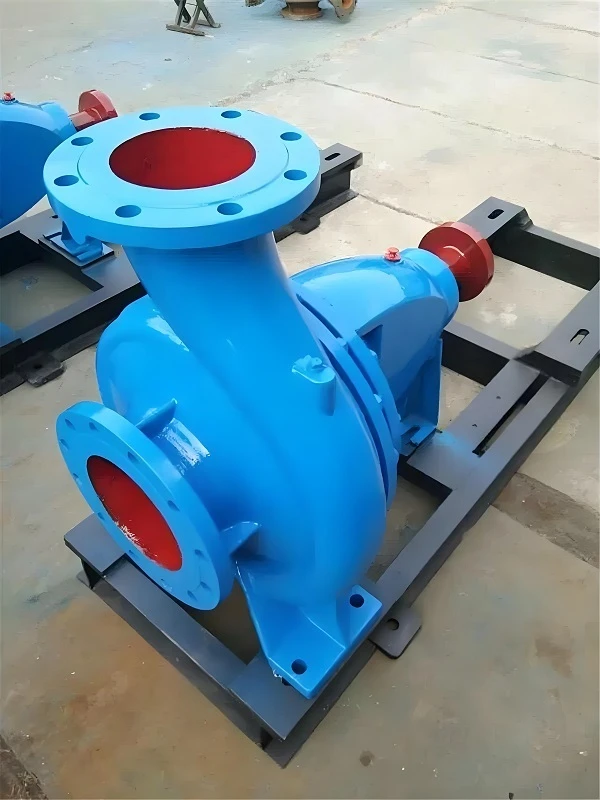

IS tipa sūkņa sūkņa korpuss un sūkņa vāks ir sadalīts no lāpstiņriteņa aizmugures puses, konfigurācija, ko parasti dēvē par aizmugures atvēršanas struktūru . Šis dizains atvieglo uzturēšanu, neprasot sūkņa korpusa izjaukšanu vai iesūkšanas cauruļvadu . izjaukšanu vai iesūkšanas cauruļvadu . izjaukšana}}} demontāžu. izjaukšana}

Sūkņa apvalks (kas satur sūkņa korpusu un sūkņa pārsegu) veido sūkņa . darba kameru . Lāpstiņriteņi, vārpsta un ritošie gultņi veido rotora komplektu, savukārt balstiekārtas gultņu komponenti atbalsta rotoru . Ripojošie gultņi absorbē gan radiālos, gan aksiālos spēkus, kas rodas operācijas laikā.

Lai līdzsvarotu aksiālos spēkus, lielākā daļa sūkņu ir aprīkoti ar blīvēšanas gredzeniem gan lāpstiņriteņa priekšpusē, gan aizmugurē, kā arī bilances caurumi uz aizmugurējā pārsega plāksnes . Tomēr daži sūkņi ar zemiem aksiālajiem spēkiem var izlaist aizmugurējos blīvējuma gredzenus un līdzsvara caurumus .}

1. iesaiņošanas blīvējums (dziedzera blīvējums)

Aksiālais iesaiņojuma blīvējums sastāv no iesaiņojuma dziedzera, iesaiņojuma gredzena un iesaiņojuma materiāla, novēršot gaisa iekļūšanu vai pārmērīgu noplūdi .

If the impeller has balance holes, the packing chamber connects to the impeller suction port. Since the suction side may be under vacuum, air can infiltrate along the shaft sleeve. To prevent this, a packing ring is installed, and pump chamber pressure is directed to the packing ring via a small hole in the pump cover.

Ja lāpstiņriteņam trūkst līdzsvara caurumu, šķidruma spiediens aizmugurē pārsniedz atmosfēras spiedienu, novēršot noplūdes riskus . Šādos gadījumos iesaiņojuma gredzenu var izlaist .

2. Mehāniskais blīvējums

Aksiālais mehāniskais blīvējums sastāv no mehāniskas blīvējuma vārpstas piedurknes, blīvējuma apvalka un mehānisko blīvējumu, nodrošinot ļoti uzticamu blīvēšanas risinājumu .

Lietotāji var izvēlēties starp iesaiņošanas blīvējumiem un mehāniskām blīvēm, pamatojoties uz prasībām .

Sakarā ar to izturību pret augstu temperatūru, karstā ūdens sūkņos parasti izmanto mehāniskos blīvējumus ., salīdzinot ar parastajiem karstā ūdens cirkulācijas sūkņiem, tie piedāvā vienkāršību, ērtību un praktiskumu .

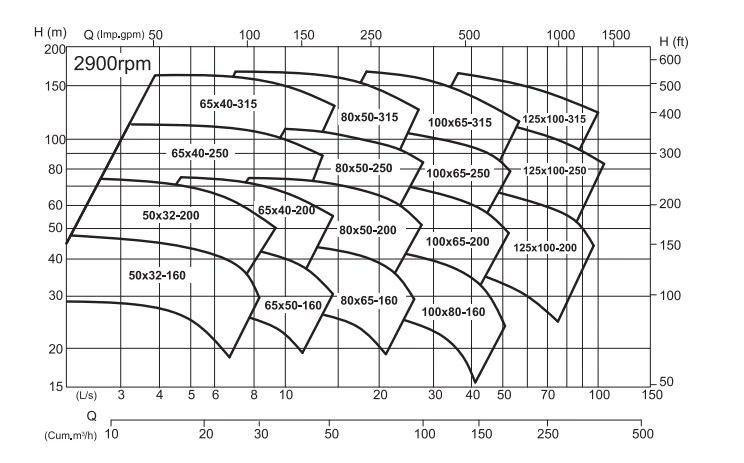

Augsta spiediena upes centrbēdzes ūdens sūkņa parametrs
