Kanalizācijas atūdeņošanas zemūdens sūknis

Kanalizācijas atūdeņošanas zemūdens sūknis

Produktu apraksts Iegremdējamajam notekūdeņu sūknim WQ ir kompakta struktūra un tas ir aprīkots ar dažādiem statusa displejiem un aizsardzības ierīcēm, kas nodrošina drošu un uzticamu sūkņa darbību. 1. Unikālā kabeļa blīvējuma konstrukcija novērš kabeļa noplūdes risku. 2. Stators ir no...
Nosūtīt pieprasījumu
Apraksts

Produktu apraksts

27 31

Iegremdējamajam notekūdeņu sūknim WQ ir kompakta konstrukcija un tas ir aprīkots ar dažādiem statusa displejiem un aizsardzības ierīcēm, nodrošinot drošu un uzticamu sūkņa darbību.
1. Unikālā kabeļa blīvējuma konstrukcija novērš kabeļa noplūdes risku.
2. Stators ir ar F-klases izolāciju un aprīkots ar termiskās aizsardzības elementu.
3. Sūkņiem virs 18,5 KW tiek izmantota ārējā cirkulācijas ūdens automātiskā dzesēšana, lai nodrošinātu elektriskā sūkņa drošu darbību zemākajā ūdens līmenī.
4. Motora dobuma apakšā ir uzstādīts pludiņa slēdzis, lai uzraudzītu mehānisko blīvējumu motora pusē.
5. Eļļas ūdens zondes ir uzstādītas eļļas kameras augšējā galā starp sūkni un motoru, lai uzraudzītu mehānisko blīvējumu sūkņa pusē. Tiklīdz notiek noplūde, vadības sistēma signalizēs un aizsargās.
6. Silfona -tipa dubultā-gala virsmas mehāniskajā blīvējumā kā blīvējuma materiāls tiek izmantots volframa karbīds, silīcija karbīds un cietais sakausējums, lai novērstu ūdens iekļūšanu motorā un nodrošinātu drošu un uzticamu motora darbību.
7. Papildu lāpstiņritenis tiek izmantots, lai līdzsvarotu mehāniskā blīvējuma ārējo spiedienu un novērstu ūdens iekļūšanu eļļas kamerā, tādējādi pagarinot elektriskā sūkņa kalpošanas laiku.
8. Darbrata dizains ir unikāls, ar lielu plūsmas kanālu, kas var iziet cauri garām šķiedrām un gružiem, novēršot aizsprostojumu, samezglošanos un spēcīgu plūsmas jaudu.
9. Lai sūknis darbotos ar optimālu efektivitāti, starp lāpstiņriteni un spirāles apakšējo galu ir uzstādīta nomaināma nodilumizturīga uzmava.

Lai nodrošinātu vienmērīgu atkritumu caurlaidību, ir jāpalielina lāpstiņriteņa plūsmas ejas platums. Lieliem sūkņiem var izmantot dubultās vai trīs{1}}lāpstiņas; maziem sūkņiem izmanto viena (vai dubultā) plūsmas kanālu formas. Tā ir līdzīga izliektai caurulei ar tādu pašu šķērsgriezuma-izmēru, un tai ir lieliski plūsmas raksturlielumi. Tas ļauj izvairīties no iespējamiem aizsprostojumiem un sapīšanās, ko izraisa ūdens plūsma ar mazu ātrumu. Šis unikāli izstrādātais lāpstiņriteņa plūsmas kanāls, apvienojumā ar saprātīgu spirālveida kameru, ļauj papīram, tekstilizstrādājumiem, atkritumu maisiem un citiem materiāliem brīvi iziet notekūdeņos. Darbratam ir veikta dinamiska un statiska balansēšana, nodrošinot, ka sūknis nevibrē bezslodzes testa laikā un slodzes apstākļos.

Tas ir piemērojams tādās nozarēs kā ķīmiskā inženierija, nafta, farmācija, kalnrūpniecība, papīra ražošana, cementa rūpnīcas, tērauda rūpnīcas, spēkstacijas, ogļu pārstrādes rūpniecība, kā arī pilsētas notekūdeņu attīrīšanas iekārtu drenāžas sistēmas, komunālā inženierija, būvlaukumi utt. To izmanto notekūdeņu un daļiņas saturošu atkritumu transportēšanai, kā arī piemērota tīra ūdens un kodīgu vielu sūknēšanai.



QW (WQ) tipa ne{0}}bloķējošais iegremdējamais notekūdeņu sūknis ir jaunas paaudzes sūkņu produkti, kas izstrādāti, pamatojoties uz importētu progresīvu tehnoloģiju un apvienoti ar sadzīves sūkņu lietošanas īpašībām. To ražo Shanghai Yijia Pump Industry Co., Ltd., un tam ir ievērojams enerģijas-taupīšanas efekts, pret-sapīšanās un ne-bloķēšanas īpašības. Modeļu piemēri ir QW25-8-22-1.1, QW50-15-25-2.2 utt. Šis sūknis ir piemērots tādām nozarēm kā ķīmija, nafta, farmācija, kalnrūpniecība un sadzīves notekūdeņu attīrīšana ar darba temperatūras diapazonu no -15 līdz +60 grādiem pēc Celsija.
Sūknis izmanto viena/divu plūsmas kanālu lāpstiņriteņa konstrukcijas dizainu, kas spēj transportēt cietās daļiņas 50% apmērā no sūkņa diametra un 5 reizes lielāku šķiedru daudzumu. Mehāniskajā blīvējumā ir izmantots ciets, pret koroziju izturīgs -volframa karbīda materiāls. Visa iekārta ir aprīkota ar ūdens noplūdes noteikšanas sensoru, termoelementiem un pilnībā automātisku drošības aizsardzības vadības skapi, panākot ūdens noplūdes, elektriskās noplūdes, pārslodzes un pārkaršanas aizsardzību. Tā atbalsta automātiskās palaišanas{6}}apturēšanas un automātiskās vadības funkcijas, pamatojoties uz peldošās lodīšu slēdža šķidruma līmeni. Produktā tiek izmantota dubultā-vadošās sliedes automātiskās sakabes uzstādīšanas sistēma, kas ļauj tam iegremdēties zem ūdens bez nepieciešamības izveidot sūkņu telpu, un apkopei nav nepieciešams iekļūt kanalizācijas bedrē. Tehniskie parametri attiecas uz plūsmas ātrumu no 5 līdz 2000 m³/h, pacelšanas augstumu no 5 līdz 50 m un darba spiedienu, kas ir mazāks vai vienāds ar 1,0 Mpa.

1. Ar savu unikālo viena vai dubultā{1}}lāpstiņa lāpstiņriteņa struktūru sūknis ievērojami uzlabo tā spēju tikt galā ar piesārņotājiem un var efektīvi izlaist cauri vielām, kuru izmērs ir piecas reizes lielāks par sūkņa diametru, kā arī cietajām daļiņām, kuru diametrs ir aptuveni 50% no sūkņa diametra.
2. Mehāniskajā blīvē ir izmantots jauna veida ciets un pret koroziju izturīgs -volframa titāna materiāls, kas ļauj sūknim droši darboties vairāk nekā 8000 stundu.
3. Kopējā struktūra ir kompakta, tilpums ir mazs, troksnis ir zems, enerģijas taupīšanas efekts ir ievērojams, apkope ir ērta, nav nepieciešama sūkņu telpa, un tas var darboties zem ūdens, ievērojami samazinot inženiertehniskās izmaksas.
4. QW (WQ) tipa neaizsērējošajam iegremdējamajam notekūdeņu sūknim ir augstas-precizitātes pret-traucējumu ūdens noplūdes noteikšanas sensors blīvējuma eļļas kamerā, un statora tinumā ir uzstādīts termojutīgs elements, lai automātiski aizsargātu sūkņa motoru.
5. To var aprīkot ar pilnībā automātisku vadības skapi atbilstoši lietotāja prasībām, automātiski pasargājot sūkni no ūdens noplūdes, elektriskās noplūdes pārslodzes un pārkaršanas, uzlabojot izstrādājuma drošību un uzticamību.
6. Pludiņa slēdzis var automātiski kontrolēt sūkņa iedarbināšanu un apturēšanu atbilstoši nepieciešamajām šķidruma līmeņa izmaiņām, novēršot vajadzību pēc 专人 uzraudzības, un tas ir ļoti ērti lietojams.

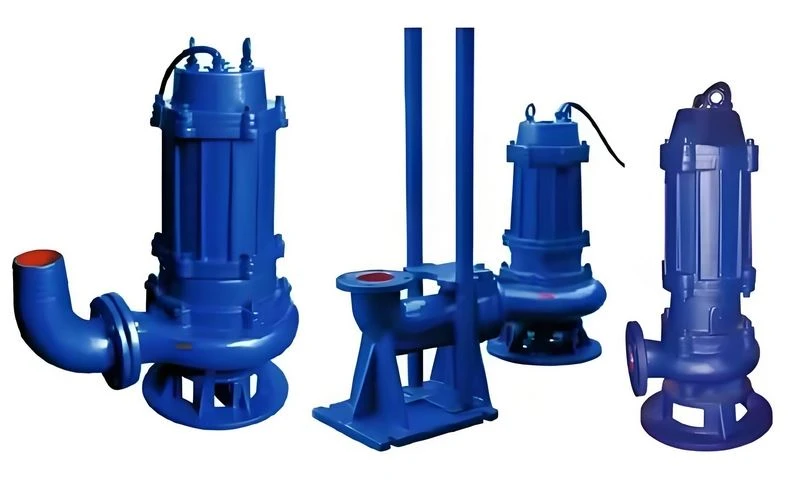

7. QW (WQ) tipa neaizsērējošo iegremdējamo notekūdeņu sūkni var aprīkot ar dubultās-vadošās sliedes automātiskās sakabes uzstādīšanas sistēmu atbilstoši lietotāja vajadzībām. Tas nodrošina lielākas uzstādīšanas un apkopes ērtības, un cilvēkiem šim nolūkam nav jāieiet kanalizācijas bedrē.
8. To var izmantot visā pacelšanas diapazonā, vienlaikus nodrošinot, ka motors nepārslogojas.
9. Ir divas dažādas instalēšanas metodes: fiksētā-tipa automātiskās sakabes uzstādīšanas sistēma un mobilā-tipa bezmaksas instalācijas sistēma.

27 8

Lietojumprogrammas scenārijs



27 23

Rūpniecības sektors
Ķīmiskā rūpniecība: izmanto ķīmisko notekūdeņu transportēšanai, kas satur dažādas ķīmiskas vielas, daļiņu piemaisījumus un šķiedru materiālus, piemēram, skābos notekūdeņus, sārmainos notekūdeņus un notekūdeņus, kas satur ražošanas procesā radušos organiskos šķīdinātājus.
Naftas rūpniecība: var izmantot eļļainu notekūdeņu un naftas nosēdumu ieguvei, piemēram, saražotā ūdens attīrīšanai naftas ieguves laikā, kā arī eļļainu notekūdeņu novadīšanai un atkārtotai ievadīšanai naftas pārstrādes rūpnīcās un naftas ķīmijas rūpnīcās.
Farmācijas nozare: Ražošanas procesā radušos notekūdeņu izvadīšana, kas satur zāļu atliekas, bioloģiskos preparātus, cietās daļiņas u.c., nodrošinot farmaceitisko notekūdeņu efektīvu savākšanu un transportēšanu uz notekūdeņu attīrīšanas sistēmu attīrīšanai.
Kalnrūpniecība: Piemērota raktuvju drenāžai, spēj apstrādāt raktuvju ūdeni, kas satur minerālu daļiņas, dūņas un citus piemaisījumus, novēršot raktuvju ūdens uzkrāšanos un nodrošinot drošu ieguves darbību veikšanu. To var izmantot arī nogulumu attīrīšanai raktuvju ūdens uzglabāšanas tvertnēs, izvadot minerālo atlikumu un dūņu maisījumu no uzglabāšanas tvertnes.
Papīra rūpniecība: izmanto papīra ražošanas procesā radušos notekūdeņu transportēšanai, kas satur lielu daudzumu šķiedru, papīra gruvešu, ķīmisko piedevu u.c. WQ tipa iegremdējamais notekūdeņu sūknis var efektīvi novērst šķiedru sapīšanu un aizsprostojumu, nodrošinot vienmērīgu notekūdeņu novadīšanu.
Cementa rūpnīcas, tērauda rūpnīcas, spēkstacijas, ogļu pārstrādes nozares utt.: Šo rūpniecisko ražošanas procesu laikā rodas liels daudzums notekūdeņu, kas satur cietas daļiņas, putekļus, atkritumu atlikumus utt. WQ tipa iegremdējamais notekūdeņu sūknis var transportēt šos notekūdeņus uz atbilstošām attīrīšanas iekārtām vai izplūdes vietām, saglabājot ražošanas vides tīrību un normālu.


Pilsētas notekūdeņu attīrīšanas iekārta: kā svarīgs aprīkojums pilsētas notekūdeņu attīrīšanas sistēmā, to izmanto, lai paceltu notekūdeņus no zemām vietām, piemēram, notekūdeņu savākšanas akām un notekūdeņu cauruļvadiem, uz dažādām attīrīšanas iekārtām notekūdeņu attīrīšanas iekārtās, piemēram, smilšu kamerām, sedimentācijas tvertnēm, aerācijas tvertnēm utt., lai veiktu turpmākos attīrīšanas procesus, piemēram, notekūdeņu attīrīšanu, filtrēšanu, sedimentus un sedimentus. izlādes standartu un izlādēt vai izmantot atkārtoti.
Pašvaldības lietus ūdens kanalizācija: lietus sezonā to var izmantot, lai ātri paceltu un novadītu lietus ūdeni no ceļiem, laukumiem, zemām{0}}vietām utt. uz pašvaldības lietus ūdens tīklu vai dabiskajām ūdenstilpēm, lai novērstu pilsētu applūšanu. Turklāt to var izmantot arī lietus ūdens sūkņu staciju celtniecībai, lai transportētu lietus ūdeni tālsatiksmes -transportēšanai vai uz atbilstošo novadīšanas vietu.
Pašvaldības būvlaukumos: Būvniecības laikā radīsies liels daudzums notekūdeņu, kas satur dubļus, cementa atliekas, būvgružus u.c. WQ tipa iegremdējamais notekūdeņu sūknis var operatīvi izvadīt šos notekūdeņus no būvlaukuma, lai izvairītos no notekūdeņu uzkrāšanās, kas ietekmē būvniecības gaitu un vidi, kā arī palīdz aizsargāt apkārtējo augsni un ūdens vidi.
Tirdzniecības un civilās jomas
Smagi piesārņotu notekūdeņu emisija no rūpnīcām un uzņēmumiem: tādās vietās kā iepirkšanās centri, viesnīcas, restorāni, rūpnīcas utt. tiks novadīti notekūdeņi, kas satur pārtikas atliekas, taukus, mazgāšanas līdzekļus, iepakojuma materiālus utt. WQ tipa iegremdējamais notekūdeņu sūknis var efektīvi novadīt šos notekūdeņus uz komunālo notekūdeņu tīklu vai uzņēmuma notekūdeņu attīrīšanas iekārtām attīrīšanai.
Notekūdeņu novadīšanas stacija dzīvojamos rajonos: tiek izmantota iedzīvotāju radīto notekūdeņu novadīšanai no mikrorajona notekūdeņu savākšanas sistēmas uz komunālo notekūdeņu tīklu, nodrošinot, ka mikrorajonā esošie notekūdeņi var tikt novadīti operatīvi un efektīvi, saglabājot vides higiēnu un iedzīvotāju normālu dzīvi.
Notekūdeņi no slimnīcām un viesnīcām: Slimnīcu notekūdeņi var saturēt īpašus piesārņotājus, piemēram, baktērijas, vīrusus, zāļu atliekas, savukārt notekūdeņi no viesnīcām satur vairāk mazgāšanas līdzekļu, matu, cilvēka ekskrēciju u.c. WQ tipa iegremdējamais notekūdeņu sūknis var droši un stabili novadīt šos notekūdeņus specializētās notekūdeņu attīrīšanas iekārtās attīrīšanai, novēršot kaitējumu videi un cilvēku veselībai.
Metro staciju drenāža: Sakarā ar lielo cilvēku plūsmu un iekārtu darbību metro stacijās, tiks radīts zināms daudzums notekūdeņu. WQ tipa iegremdējamo notekūdeņu sūkni var izmantot kanalizācijas sistēmai metro stacijās, lai notekūdeņus paceltu grunts drenāžas tīklā, lai nodrošinātu metro staciju sausumu un drošību.
Ugunsdzēsības lifta savākšanas bedrīšu-novadīšana: ugunsgrēka gadījumā ēkā{1}}ugunsdzēsības lifta savākšanas bedrē tiks savākts liels daudzums ugunsdzēsības ūdens un citu notekūdeņu. WQ tipa iegremdējamais notekūdeņu sūknis var ātri izvadīt šos notekūdeņus, lai nodrošinātu normālu ugunsdzēsības lifta darbību un garantētu personāla evakuāciju un ugunsdzēsības glābšanu.
Citi lauki
Lauku biogāzes tvertnes: To var izmantot biogāzes tvertņu padevei un izkraušanai, biogāzes šķidruma un biogāzes atlikumu transportēšanai no organiskiem atkritumiem, piemēram, kūtsmēsliem un labības salmiem, veicinot normālu lauku biogāzes projektu darbību un panākot lauku atkritumu resursu izmantošanu.
Lauksaimniecības apūdeņošana: dažos apgabalos WQ tipa iegremdējamais notekūdeņu sūknis var iegūt ūdeni no upēm, ezeriem, dīķiem utt. lauksaimniecības apūdeņošanai vai izmantot attīrīto notekūdeņu vai reģenerētā ūdens transportēšanai, lai panāktu ūdens resursu racionālu izmantošanu un mazinātu ūdens trūkuma situāciju lauksaimniecībā.
Hidroelektrostaciju palīgiekārtu drenāža: Hidroelektrostaciju darbības laikā veidosies daļa notekūdeņu, kas nekavējoties jānovada, piemēram, bloku dzesēšanas ūdens novadīšana, stacijas ēkas noplūdes drenāža u.c. Lai nodrošinātu normālu hidroelektrostacijas darbību, var izmantot WQ tipa iegremdējamo notekūdeņu sūkni.
Ūdensapgādes sūkņu staciju drenāža: ūdenssaimniecības projektos to izmanto, lai paceltu un novadītu uzkrāto ūdeni zemās -gulošās vietās, rezervuāros utt., lai nodrošinātu ūdensapgādes iekārtu drošu darbību un apkārtējo teritoriju plūdu ierobežošanas drošību.
Izpētes raktuvju atbalsta aprīkojums: raktuvju izpētē to var izmantot gruntsūdeņu ieguvei un izpētes procesā radušos notekūdeņu novadīšanai, nodrošinot ērtību raktuvju izpētes darbiem.

Aprīkojuma parametri



Tips Outlet Dia.
(mm)
Jauda (m3/h) Galva (m) Jauda (kw) Efektivitāte (%)
50WQ15-8-0,75 50 15 12 0.75 52
50WQ25-36-7,5 50 30 15 7.5 48
65WQ30-10-2.2 65 30 10 2.2 62
65WQ30-35-7,5 65 30 35 7.5 50
80WQ50-8-2.2 80 50 8 2.2 60
100WQ80-7-3 100 80 7 3 64
150WQ150-10-7,5 150 150 10 7.5 72
200WQ300-10-15 200 300 10 15 74
250WQ500-10-30 250 500 10 30 72
300WQ700-19-55 300 700 19 55 75
350WQ1100-25-110 350 1100 25 110 76
400WQ2000-23-185 400 2000 23 185 80
500WQ3000-15-132 500 3000 15 185 72
600WQ4000-20-315 600 4000 20 315 77
